超聲波局部放電測試儀
產品用途
本儀器用來檢測中高壓(MV/HV)設備中的局部放電源。
檢測方式:
采用非侵入式檢測方式 5 超聲波:-90~80dB 地電波:-80~10dBm 特高頻:-80~10dBm 工作電源: 內置 8.4V 鋰電池 客戶服務熱線 027-87409251 客戶服務熱線 13871255353
1.1 概論
局部放電不會使電極完全短路的電氣放電
非侵入式局部放電檢測提供了既快速又簡單的方法
局部放電會以下述的方式放射能量:
電磁能量:無線電波
氣體:臭氧
非侵入式檢測最實用的技術都是基于檢測電磁頻譜中的高頻部分以及超聲波信號
2.2 空氣傳播的超聲波放電活動
局部放電活動中的聲波輻射會出現在整個聲譜范圍中。 聽聲音是可能的
使用儀器來檢測聲譜中的超聲波具有幾個優點。 儀器比人耳更敏感
最敏感的檢測方法是使用中心頻率為40 ~200kHz 的超聲波傳感器。 該方法可以非常成功地檢測局部放電活動
2.3 空氣傳播的超聲波放電活動
當局部放電活動出現在高壓開關柜絕緣層中時
當電磁波傳播到開關柜外面時, 它會在接地的金屬外殼上產生瞬態電壓
可采用非侵入方式將探頭放在開關柜的外面來檢測局部放電活動

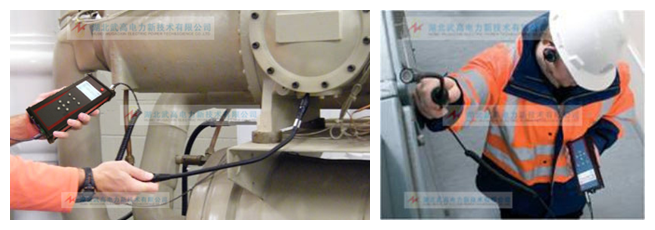

。局部放電檢測儀現場測試圖
技術參數:
1、適用范圍:采用非侵入式檢測方式
,對高壓電氣設備的局部放電缺陷進行檢測及定位。2
、傳感器配置標配:超聲波傳感器(UA)
、地電波傳感器(TEV)選配:變壓器專用傳感網、GIS專用特高頻傳感器
、高壓電纜專用傳感器,也可根據用戶要求定制。3
、檢測原理:超聲波法(UA)、地電波法(TEV)及特高頻法(UHF)。4
、檢測頻帶:超聲波:40~200KHz
地電波:3~100MHz
特高頻:300~2000MHz。
5
、測量范圍:超聲波:-90~80dB
地電波:-80~10dBm
特高頻:-80~10dBm
6
、靈敏度:最小10pC(具體取決于傳感器與放電源之間的距離)。7
① 超聲波傳感器:20~200(kHz);
② 地電波(TEV):5 ~ 100MHz
③ 特高頻傳感器:300~2000(MHz),具備定向接收特性
8、具有內置超聲傳感器
9
① 連續檢測特高頻
、地電波及超聲波信號,判斷是否存在局部放電;② 實時顯示被測信號的變化趨勢
、可對局部放電信號的發展作出較為直觀的判斷;③ 具備數據的現場存儲功能
。10、儀器特征:
① 屏幕顯示:高對比度 3.5 英寸TFT彩屏
。② 數據存儲:可保存 1000 組測試數據
。③ 工作電源:內置 8.4V 鋰電池,可連續工作 8 小時
。④ 電源:輸入100-240VAC
,輸出8.4V/3A,充電時間3~4小時。⑤ 外形尺寸:220 * 100 * 40
。⑥ 儀器重量:1.5kg
。⑦ 使用溫度:-25℃~45℃
。⑧ 存儲溫度:-35℃~60℃。
11

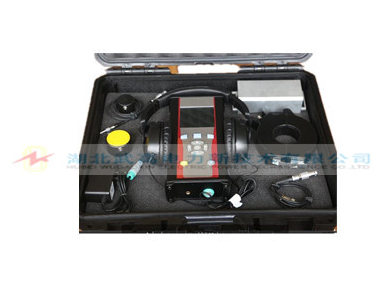

、成套配置:主機、傳感器、交流適配器、連接電纜及運輸箱。☉ 使用前檢查設備是否完好,并請對照產品說明書確認附件是否齊全
