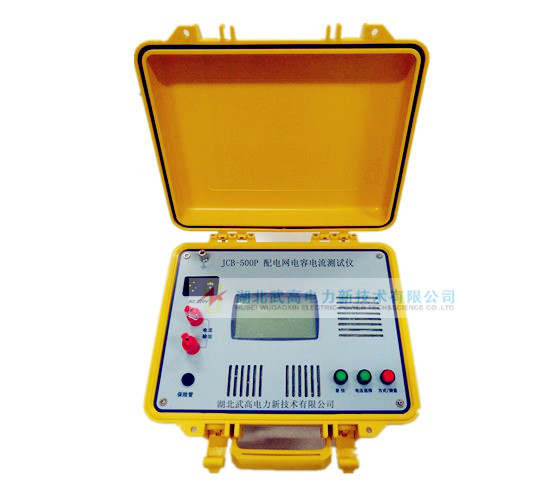

技術參數

測量范圍   電容：0.3～125μF

                電流：1～250A

測量誤差   ≤5%

外形尺寸   345mm×295mm×175mm

儀器重量   5kg



使用條件

環境溫度   -10℃～50℃

環境濕度   ≤85%RH

工作電源   AC220V±20%

電源頻率   50±5Hz

操作說明：

1.首先將測試儀可靠接地。

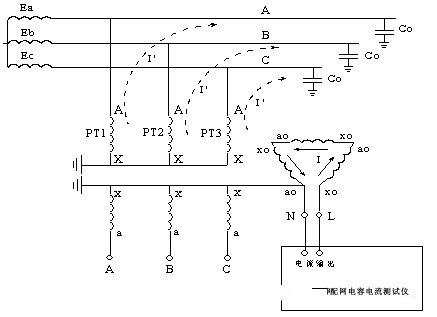

2.對于3PT方式應按圖十二接線

，將測試儀的電流輸出端與PT開口三角端連接，對于4PT接線方式的系統，則將儀器的電流輸出端與圖七或圖八中所示的N-L端相連即可；對于外加PT方式，應按圖十一接線。

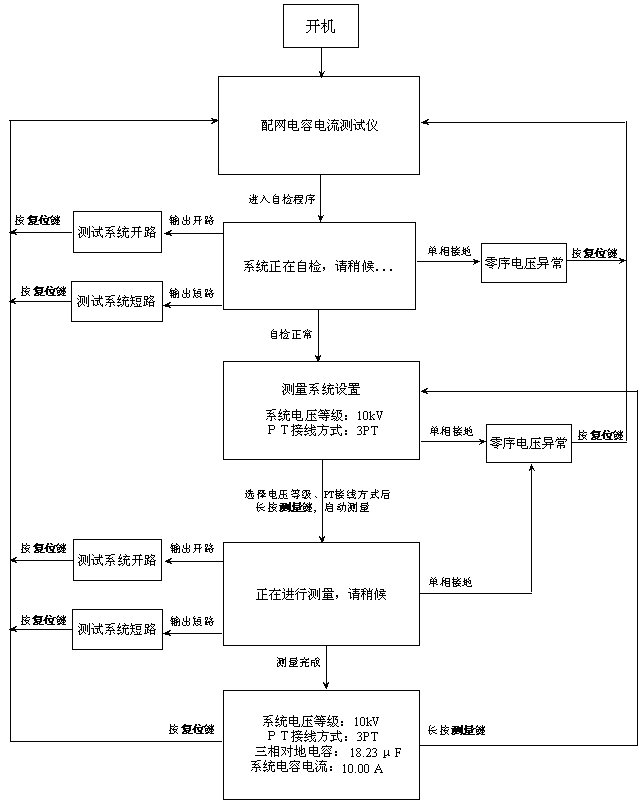

3.接通電源

，開機后儀器自檢，在液晶屏上顯示“請選擇系統線電壓及PT接線方式”。

4.按“電壓選擇”鍵

，可以循環選擇被測系統線電壓：1kV ->3kV->6kV->10kV->35kV->1kV。

選擇系統線電壓后，根據系統的PT實際接線方式和變比

，短按“方式/測量”鍵循環選擇測量方式：3PT->4PT->4PT1->3PT1->3PT2->3PT

5.選擇接線方式后

，長按“方式/測量”鍵直到液晶屏顯示出“正在測量，請稍候”，這時儀器開始進行測量。測量完成后，液晶屏顯示出所測系統的對地電容值和電容電流。在測量過程中，可隨時按下“復位”鍵中斷儀器的測試。

6.測量其他電壓等級電網的電容電流

7.儀器檢驗和日常校準

為了確認配網電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準

。

檢驗方法一：取一個10kV（其他電壓等級亦可）的PT

，在高壓端接入一個已知電容量的電容

（耐壓大于100V即可），將二次側主繞組a-x端（電壓為100的根號3）與測試儀的電流輸出端連接

，即從a-x端進行測量。選擇測試儀的系統線電壓為“10kV”（如果PT是其他電壓等級的，則選擇相應的系統電壓等級）、方式為“1PT”，長按“方式/測量”鍵進行測量，如果測量結果和已知電容的電容量一致，說明該測試儀是正常的，測量是準確的，可用于現場測量。

8.故障處理

故障現象	故障原因及解決辦法
開機后顯示屏無顯示	1． AC220V電源接觸不良 2．電源保險管損壞
開機后顯示“零序電壓異?div id="d48novz" class="flower left">！?/p>	1．檢查PT的開口三角電壓是否大于20V 2．檢查系統是否有單相接地故障的發生
開機或測量后顯示“電路開路”	1．接線錯誤，測量回路開路 2．PT開口三角的二次回路開路 3．電流輸出端的保險管損壞
測量后顯示“999.99”	1．檢查電網的中性點補償裝置是否已退出 2．電網中性點有接地現象 3．測試儀的電流輸出端被短路
