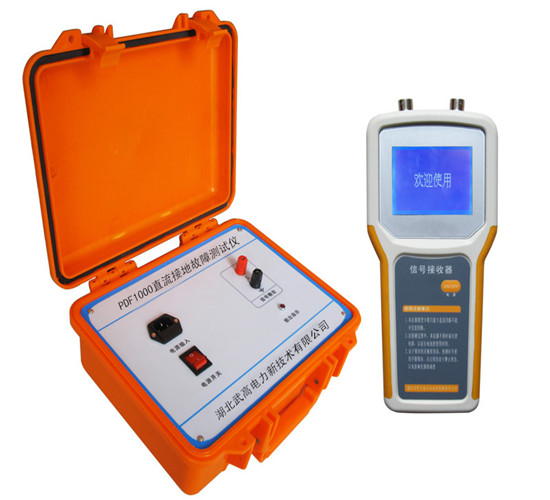

PDF-1000直流系統接地故障測試儀
產品的特點：
攜帶方便，信號接收器自帶電池，無需外接電源，可以隨身攜帶到任何地方查找接地點。
高可靠性
信號發生器、信號接收器和信號采集器（卡鉗）三部分組成
高穩定
信號接收器的信號電流檢測靈敏度：0.5mA。
產品用途
用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置，各種類型的接地故障，均能迅速地查找出接地點。
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
產品概述：
用于在不斷電情況下查找發電廠、變電站直流系統接地點的準確位置，各種類型的接地故障，均能迅速地查找出接地點，準確率達到100%。
技術參數：
1、信號發生器
輸出信號頻率：2.5Hz
信號空載輸出電壓：±20V±5%
信號電壓幅值誤差：<5%
信號短路輸出電流：≤80mA
輸出口抗沖擊能力：400V直流沖擊
電源電壓：AC220V±10%
電壓頻率：50Hz±5%
輸入保險：200mA
最大功率：3W
體積：300mm×270mm×200mm
2、信號接收器
信號電流檢測靈敏度：0.5mA
信號發生器阻抗：40KW
最大輸出電流：2.5毫安
接收器顯示：數字0-19
體積：210mm×100mm×32mm
A鉗口尺寸：Φ50mm
B鉗口尺寸：Φ7mm×9mm
3、整機
檢測最大接地電阻：300KΩ
檢測最大電容：20μF
接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ
接地電容檢測范圍：3-60uF
接地電容測量精度：3-10uF 誤差≤1uF
☉ 確認設備供電電壓后
，對設備通電自檢，查看設備是否能正常運行；☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；
