ZNF3970智能便攜式充電機
該儀器測量輸出電壓和輸出電流以及模塊的工作狀態，并通過LCD中文顯示，直觀方便。span>
儀器作用
ZNF3970智能充電機是采用當今最先進的邊緣諧振軟開關技術，可帶電插拔。
輸出限流范圍
（10%~100%）x額定電流
采樣精度
穩壓：≤0.5% 穩流：≤1%
客戶服務熱線
027-87409251
客戶服務熱線
13871255353
特點：
1、 測量輸出電壓和輸出電流以及模塊的工作狀態，并通過LCD中文顯示，直觀方便。
2
、 報警：在模塊出現故障時模塊會發出聲光報警,同時LCD上顯示故障信息，用戶能方便的對模塊故障定位，便于及時排除故障。
功能：
1
、 輸出過壓保護：輸出電壓過高對用電設備會造成災難性事故，為杜絕此類情況發生，本系列高頻模塊內設有過壓保護電路，出現過壓后模塊自動鎖死，相應模塊故障指示燈亮，故障模塊自動退出工作而不影響整個系統正常運行；過壓保護點一般設為313V±2V（220V），過壓報警點軟件可設定。2
、 輸出限流保護：模塊輸出電流最大限制為額定輸出電流的1.05倍（可設定），恒流降壓工作方式。3、 短路保護：輸出短路時模塊在瞬間把輸出電壓拉低到幾乎為零，限制短路電流在限流點之下，此時模塊輸出功率很小，以達到保護模塊的目的。模塊可長期工作在短路狀態，不會損壞，排除故障后模塊可自動恢復工作。
4
、 模塊并聯保護：每個模塊內部均有二極管并聯保護電路，絕對保證故障模塊自動退出系統，而不影響其它正常模塊工作。模塊并機可直接在輸出端并聯。5、 風扇啟動：設有兩檔風扇啟動功能，當輸出電流大于25%或30%額定值時，或當模塊內部溫度高于60℃時，模塊會啟動強力風扇。
6
、 過溫保護：如環境溫度過高、風扇停轉等情況下，模塊檢測散熱器溫度超過85℃時自動關機保護，溫度降低到76℃時模塊自動啟動。

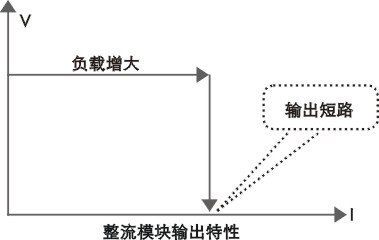

整流模塊輸出特性圖：
技術參數：
項目 | 產品規格 | ||
48V200A | 110V80A | 380V30A | |
直流輸出額定電壓 | 48V | 110V | 380V |
直流輸出額定電流 | 200A | 80A | 30A |
直流電壓輸出范圍 | 40~60V | 99~121V | 304~456V |
尺寸 | 246x460x425 | 638x500x600 | 708x533x720 |
輸出限流范圍 | （10%~100%）x額定電流 | ||
采樣精度 | 穩壓：≤0.5% 穩流：≤1% | ||
紋波系數 | ≤0.5% | ||
工作效率 | ≥94% | ||
動態響應 | ≤200us | ||
絕緣電阻 | DC500V,＞2M | ||
絕緣強度 | AC1500V/50Hz，1min | ||
存儲容量 | 16M Flash | ||
可根據用戶需求，定制不同電壓、電流等級的設備 | |||
☉ 使用前檢查設備是否完好
，并請對照產品說明書確認附件是否齊全；1. 為方便您更好的了解下載文件
2.推薦使用第三方專業下載工具下載
3.如果這個文件總是不能下載請聯系我們或者留言
4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251 13871255353
5.本站提供的說明書如用于商業用途

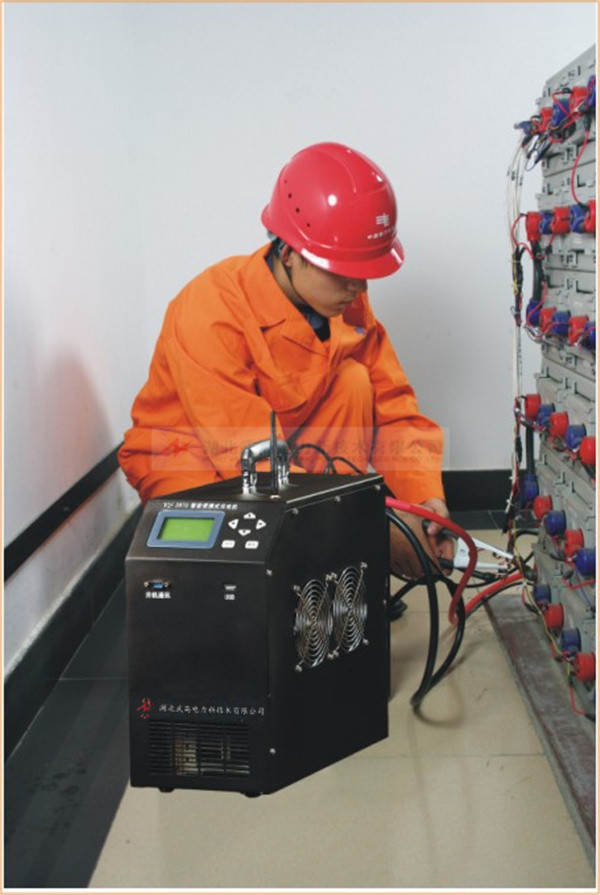

現場測試圖如下：
