產品型號	真空泵速率（L/s）	極限真空 （pa）	抽真空時間
			170L	340L	680L	1360L	2700L	5400L
2085A	85	≤5*10-2	1	2	6	10	20	40

外型：90cm×65cm×100cm（長×寬×高）

重量：350Kg 左右

工作電壓：380~460V 50Hz交流電

噪音水平：<78dB(A)

☉ 使用前檢查設備是否完好，并請對照產品說明書確認附件是否齊全

；
☉ 確認設備供電電壓后，對設備通電自檢，查看設備是否能正常運行；
☉ 參照說明書的連線方式與操作說明進行相應實驗并記錄實驗數據；
☉ 實驗后拆除連線并裝箱，清潔設備；并做好定期維護；

1. 為方便您更好的了解下載文件，正文以圖片的形式提供其部分內容預覽

，如果需要完整版，請點擊下載鏈接。

2.推薦使用第三方專業下載工具下載

，使用PDF閱讀器閱讀，如需WORD格式文件也可以聯系我們。

3.如果這個文件總是不能下載請聯系我們或者留言

，我們會第一時間為您處理。

4.如果遇到什么技術問題，您可以撥打我們24小時服務熱線：027-87409251  13871255353

5.本站提供的說明書如用于商業用途

，請告訴我們，謝謝合作！

操作過程：

一

、SF6電器設備抽真空

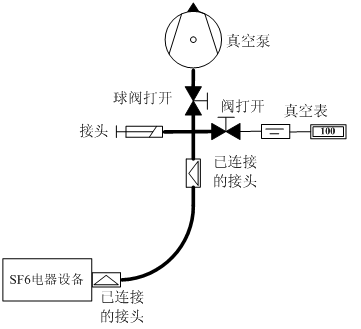

               SF6電器設備抽真空連接示意圖

第一步：通過軟管將裝置和SF6電器設備連接在一起。

第二步：按下控制面板上的綠色抽真空按鈕

，啟動抽真空功能（前級泵將先啟動，待真空度達到一定預設值羅茲泵啟動）。

第三步：緩慢打開真空泵球閥和管道連接球閥

。

第四步：抽空SF6電器設備

，直至達到穩定的真空度。

第五步：等達到設定真空度后

，設備進入自動狀態。（出廠設定為：低于30Pa時進入計時狀態，當計時結束后停機

，回升到200Pa時自動啟動

。）

二

、對SF6電器設備回充氣體

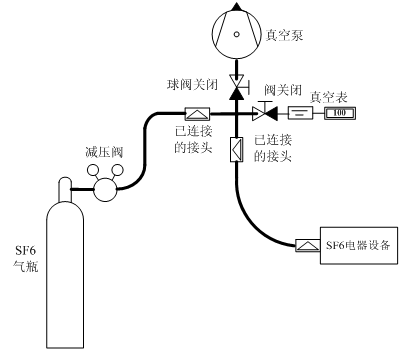

                 對SF6電器設備回充氣體連接示意圖

第一步：在確保裝置連接管道真空后，關閉真空泵球閥和真空真空計閥

第二步：將SF6氣瓶連接到SF6回充設備上
